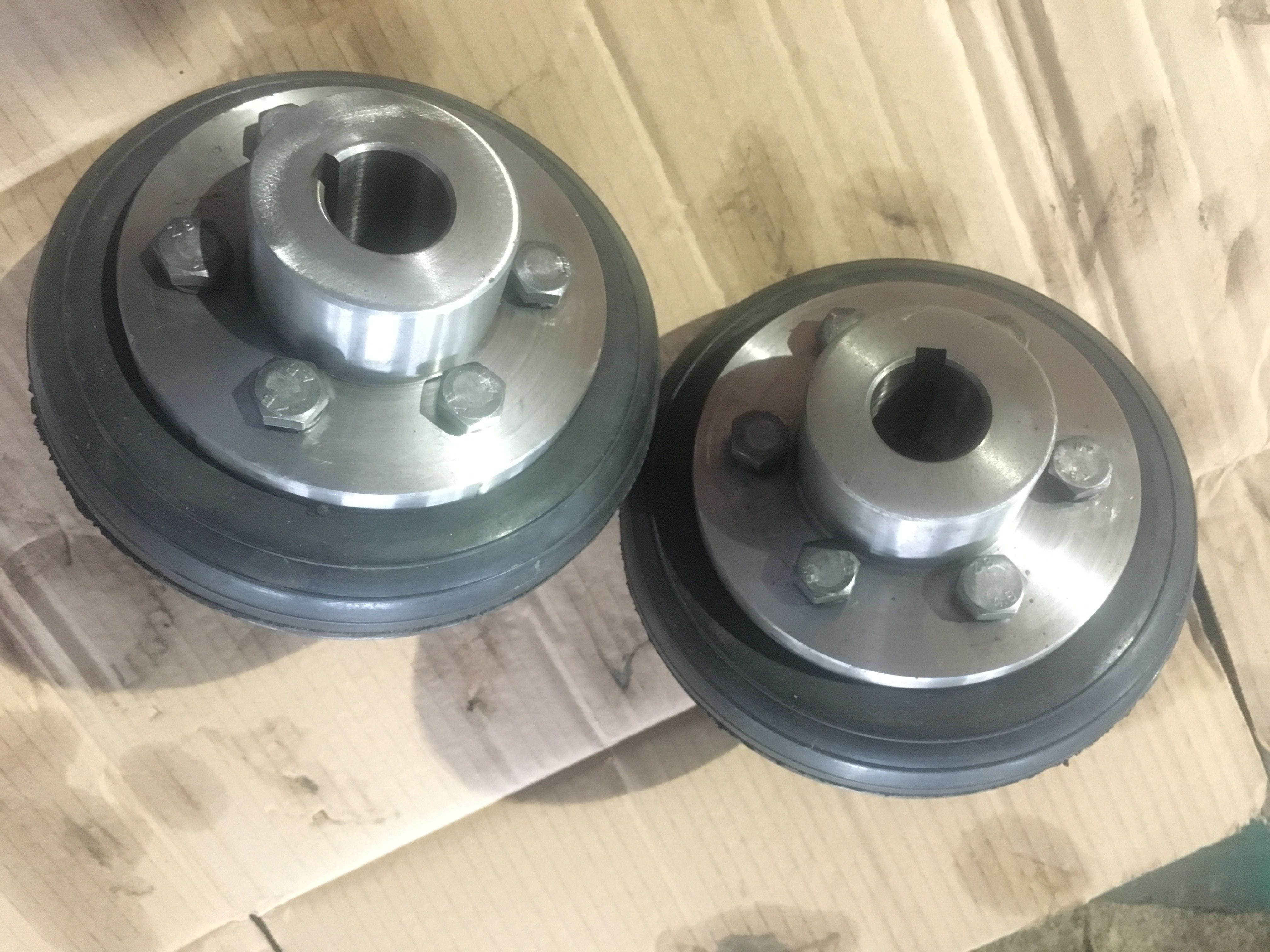

輪胎式聯軸器的分類及特點

輪胎式聯軸器分為凸型和凹型兩大類，凸型又分為帶骨架整體式、無骨整體式和徑向切口式三種。它們的共同特點都是將輪胎環用螺栓來連接兩半聯軸器以實現兩軸的連接。

輪胎環內側用硫化方法與鋼質骨架粘接成一體，骨架上的螺栓孔處焊有螺母。裝配時用螺栓與兩半聯軸器的凸緣連接，依靠擰緊螺栓使輪胎與凸緣端面之間產生的摩擦力來傳遞轉矩，輪胎環工作時發生扭轉剪切變形，故輪胎聯軸器具有很高的彈性，補償兩軸相對位移的能力較大，并有良好的阻尼，而且結構簡單、不需潤滑、裝拆和維護都比較方便。其缺點是承載能力不高、外形尺寸較大，隨著兩軸相對扭轉角的增加使輪胎外形扭歪，軸向尺寸略有減小，將在兩軸上產生較大的附加軸向力，使軸承負載加大而降低壽命。輪胎聯軸器高速運轉時，輪胎外緣離心力的作用而向外擴張，將進一步增大附加軸向力。為此，在安裝輪胎聯軸器時應采取措施，使輪胎中的應力方向與工作時產生的應力方向相反，以抵消部分附加軸向力，達到改善聯軸器和兩軸承的工和條件。



輪胎聯軸器的標準安裝工藝

對于輪胎聯軸器與軸有相應間隙的配合可在清理干凈配合表面后,涂抹潤滑油脂直接安裝。對于過渡配合和過盈量不是很大的配合,或者有特殊要求的配合(如保護已裝精密另部件)可采用壓入法,但需要壓入設備。聯軸節的熱裝配工作常用于大型電機、壓縮機和軋鋼機等重型設備的安裝中，因?yàn)檫@類設備中的聯軸節與軸通常是采用過盈配合聯接在一起的。過盈聯接件的裝配方法有：壓入裝配、低溫冷裝配和熱套裝配等數種。冷縮裝配法一般用液氮等作為冷源，且需有一定的絕熱容器，故也只能在有條件時才采用。

 

在實踐中，常可能出現的事故

  1．輪胎聯軸器聯軸節軸線撞歪，聯軸節撞不進：為防止這類事故，除要在校準軸線、聯軸節孔與軸的位置、撞塊位置時做到正確無誤外，還要注意，撞擊點位置要選好，第一、二下要輕，待進人一段距離(約1/3)后，方可用力猛擊。

  2． 其他事故可能有：撞塊滑輪因位置沒緊固而向后退、葫蘆鏈條滑下來、燃料不足、火警等，均要事先加以注意，在工具準備和操作訓練階段中仔細檢查。

  3． 當在主軸上事先已安裝好軸承、機械密封等精密部件時禁止用力打擊和撞擊聯軸器,以防損傷或損壞精密部件。



注意：將包容件加熱到需要溫度的方法應按現場條件、被加熱件尺寸、數量和要求進行選擇。一般加熱聯軸器的方法有：固體燃料加熱，熱浸加熱，氧-乙炔焰加熱、噴燈加熱、電加熱等。如條件許可，可在專用爐(如火焰加熱爐和鹽浴爐、電阻爐等各種電加熱爐)內加熱。當工地現場條件不允許時，可砌一簡易的爐子，并用木柴、焦炭等固體燃料，進行加熱。如條件許可，也可用煤氣、液體燃料進行噴燃。浸加熱通常只用于尺寸較小的聯軸器(內徑在1OOmm以下)，方法簡便，加熱均勻。氧-乙炔焰加熱法用于加熱小的機件或較大機件的局部時，方法簡便，但要求較熟練的技術，以防過熱而燒壞機件。對于大型聯軸器，也可采用多臺氧-乙炔焰加熱和噴燈加熱聯合使用，效果很好。電加熱法雖屬較好的加熱方法，但因需要專用設備，限制了它在安裝工地現場的使用，但電感應加熱法，還是可以考慮選用。在安裝工地現場對大、中型聯軸節采用的電感應加熱法是在感應線圈中通人工作頻率(5OHz)、低電壓和大電流。在相同條件和同一材料時，電流頻率f和電流透人深度δ成反比?，F(xiàn)在希望δ大，因此不采用中頻(500～1OOOOHz)和高頻(1O5～1O6Hz)，而采用工作頻率(5OHz)。低壓、大電流可使交變渦流和磁滯損失增強，發熱增加。通常采用的電壓有38OV和22OV。
